Способы электропитания рельсовых транспортных тележек
В современной промышленной автоматизации и эффективной обработке материалов, низковольтные железнодорожные электрические тележки Благодаря своей стабильной работе, высокой грузоподъемности и простоте использования, они стали распространенным типом железнодорожного транспортного средства, используемого в мастерских, складах и системах логистики сборочных линий.
Электричество является основным источником энергии для электрических тележек, и метод, с помощью которого оно поставляется, непосредственно влияет на эксплуатационную безопасность, непрерывность и расходы на техническое обслуживание.
В этой статье представлен углубленный анализ нескольких общих методов питания для низковольтных рельсовых тележек, включая их технические принципы и применимые сценарии.

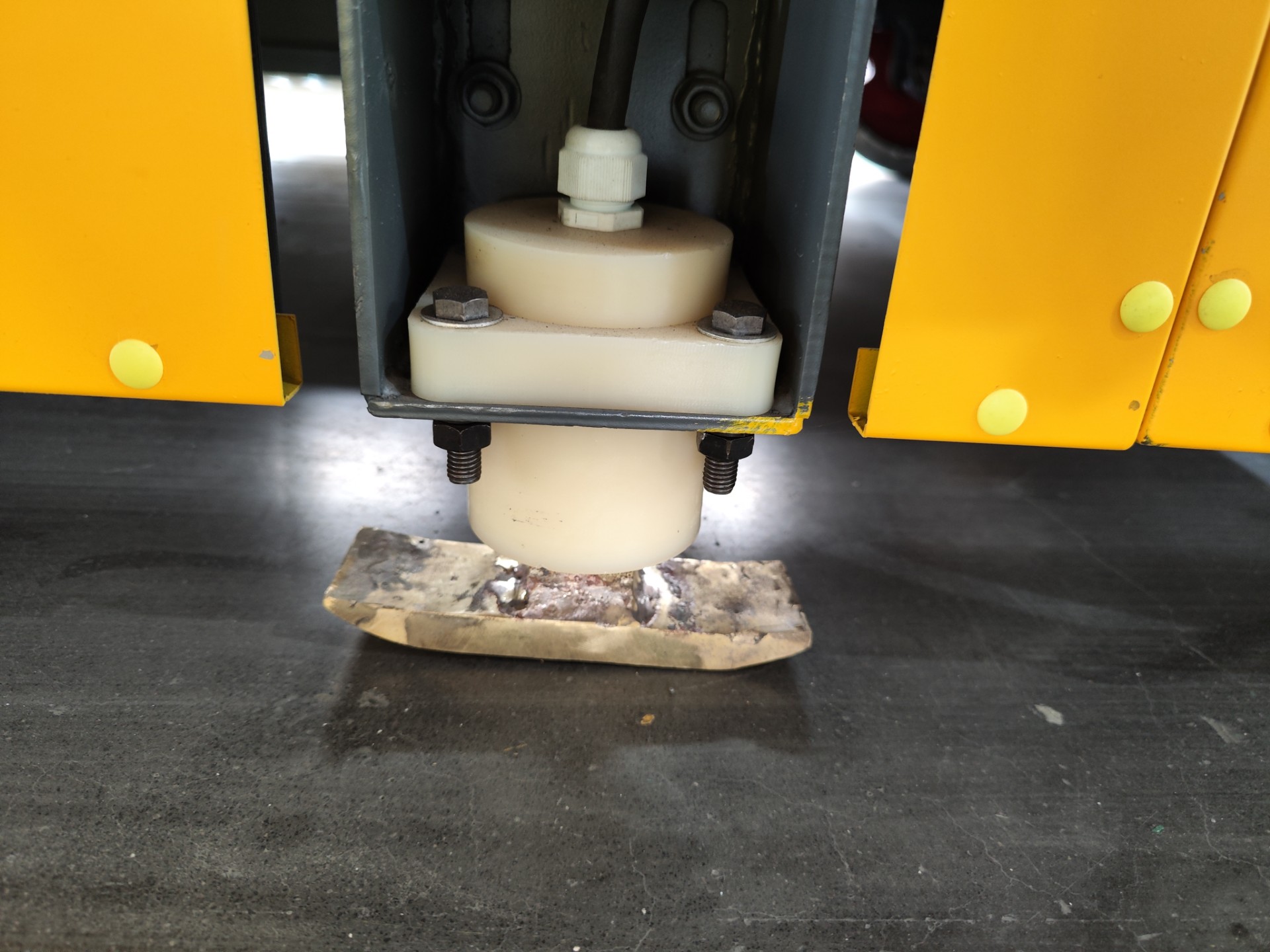

Токосъёмный башмак является наиболее базовым и широко используемым устройством питания в тележках с рельсовым приводом. Металлическая коллекторная обувь или углеродная щетка, установленная на дне тележки, обеспечивает скользящий контакт с проводящей поверхностью сбоку или снизу рельса для передачи тока.
Принцип работы: Ток проходит через физический контакт, образуя цепь от источника питания к системе управления.
Технические характеристики:
Требуется высокая чистота рельс; чрезмерная пыль или железные пиломатериалы могут помешать контакту.
Подходит для низковольтных систем (например, 24В или 36В).
Простая конструкция и простота обслуживания, но регулярная очистка и замена контактных элементов необходимы.
Применение: Частые поездки на короткие и средние расстояния и умеренная обработка грузов на производственных линиях.
Кондуктивные колеса используйте контакт между колесами тележки передачи и живыми рельсами для обеспечения питания. Левые и правые колеса подключаются к положительным и отрицательным клеммам, соответственно, образуя цепь.
Принцип работы: Сами колеса выступают в качестве проводников, направляющих тяговую энергию в систему управления.
Технические характеристики:
Дополнительный коллектор не требуется, что приводит к более компактной конструкции.
Требуется отличная изоляция рельсов для предотвращения короткого замыкания между колесами.
Диагностика неисправностей является более сложной и связана с относительно более высокими расходами на ремонт.
Применение: Транспортные системы, требующие компактной конструкции и оптимизации пространства.
Кондукторные рельсы (также известные как «третьи рельсы») обеспечивают более стабильное и эффективное энергоснабжение, обычно используемое в электрических системах плоских вагонов дальнего следования. Отдельная электропроводящая рельса устанавливается вдоль пути, с коллекторными ножками, скользящими вдоль нее для подачи электроэнергии.
Принцип работы: Коллекторная кромка скользит по специальному контактному рельсу для подачи электричества.
Технические характеристики:
Подходит для транспортировки на большие расстояния и высоких требований к току.
Требуется защитная крышка для предотвращения электрического удара.
Немного выше стоимость установки, но предлагает отличную долговечность и надежность.
Применение: Большие мастерские, автоматизированные системы логистики и обширные складские транспортные системы.
Углевые щетки, установленные с пружинами, поддерживают прочный контакт с проводящей рейкой, минимизируя сопротивление и повышая стабильность контакта. По сравнению с традиционными металлическими ползунками, углеродные щетки демонстрируют меньший износ и более длительный срок службы.
Принцип работы: Высокоэластичные углеродные щетки гладко скользят по проводящим поверхностям, поддерживая стабильную подачу мощности.
Технические характеристики:
Хорошо подходит для быстрого движения или частых циклов запуска/остановки.
Более мягкий контакт уменьшает искры и износ поверхности.
Требует регулярной проверки и замены для предотвращения перебоев в подаче питания.
Применение: Автоматизированные сборочные линии и среды высокочастотного использования.
При выборе метода питания конструкция системы должна учитывать множество факторов безопасности и технических факторов:
Изоляция следа: Для предотвращения утечки и обеспечения электробезопасности в мастерских под путями следует устанавливать изоляционные прокладки.
Сегментированный источник питания: Особенно для операций на большие расстояния, сегментация источника питания снижает потери напряжения и обеспечивает постоянную мощность во всех секциях.
Комплексные системы безопасности: Такие функции, как защита от перегрузки, обнаружение короткого замыкания и сигнализация отключения питания, помогают обеспечить стабильность системы и эксплуатационную безопасность.
Среди различных решений электрической тележки передачи, железнодорожная тележка для перевозки остается незаменимым в промышленных условиях благодаря своей зрелой энергосистеме и отличной эксплуатационной стабильности. Научно выбранный метод питания не только повышает эффективность транспорта, но и значительно влияет на расходы на техническое обслуживание и безопасность.
Поэтому в практических приложениях оптимальная технология питания должна выбираться на основе рабочего расстояния, требований к нагрузке и частоты использования для создания надежной и эффективной системы обработки материалов.
